Hệ thống kiểm tra đồng hồ ba pha YC1893D

Hệ thống kiểm tra đồng hồ ba pha YC1893D

YC1893D Các tính năng và chức năng của hệ thống kiểm tra đồng hồ đo ba pha được thử nghiệm: 3P4W, 3P3W, 1P2W Chế độ thử nghiệm: công suất hoạt động, công suất phản ứng, công suất phản ứng chéo được kết nối CNTT cài đặt CNTT trong mỗi vị trí mét để kiểm tra các mét ba pha với các liên kết kín giữa dòng điện và Vôn...

Số:
Tình trạng sẵn có:





Tin nhắn của bạn Thêm vào giỏ điều tra

Mô tả Sản phẩm

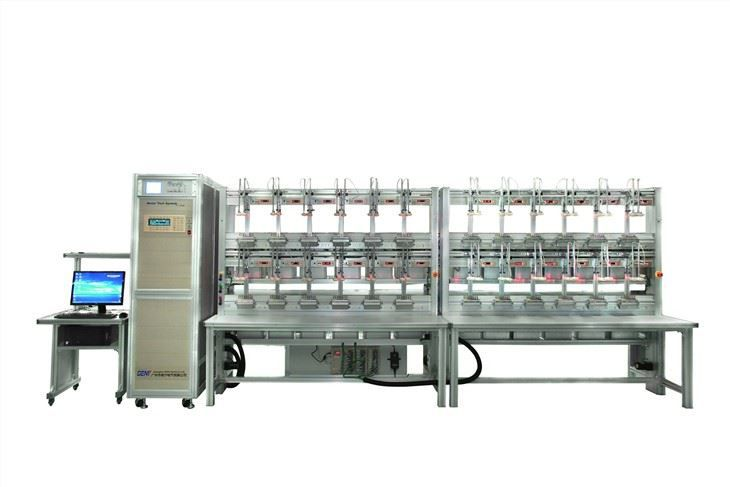

YC1893D Hệ thống kiểm tra máy đo ba pha

Tính năng & chức năng

●	Mét dưới thử nghiệm: 3P4W, 3P3W

●	Chế độ thử nghiệm: Công suất tích cực, Công suất phản ứng, Công suất phản kháng chéo chéo

●	Cài đặt CNTT trong mỗi vị trí đồng hồ để kiểm tra các mét ba pha với các liên kết kín giữa Các mạch đo hiện tại và điện áp (liên kết I-P) (tùy chọn)

●	Thử nghiệm hiện tại trung tính (tùy chọn)

●	Cài đặt Cổng liên lạc RS232, Ethernet trong mỗi vị trí đồng hồ, đến thực tế, hiệu chỉnh automati của đồng hồ điện tử (tùy chọn)

●	Các hệ thống thử nghiệm đo có thể đo mét cơ học, đồng hồ cơ điện tử và Đồng hồ đo điện tử bằng cách vận hành tự động, bán tự động hoặc thủ công.

●	Vật liệu hợp kim nhôm, ánh sáng và chống ăn mòn và chống ăn mòn.

●	Tự động định vị rôto của đĩa của máy đo cơ học, có hiệu quả hơn.

●	Việc xoay cùng nhau của các đầu quét đơn giản hóa sự kiểm soát.

●	Bắt đầu thử nghiệm và kiểm tra leo.

●	Đo hằng số khác nhau của mét đồng bộ.

●

Với chức năng bảo vệ quá tải, mạch điện áp ngắn và mạch hiện tại mở.

Phần mềm thử nghiệm với hệ thống vận hành 10 và cửa sổ thân thiện, bao gồm chức năng

Mô-đun của tất cả các loại đồng hồ đo năng lượng hiện đại cần thiết, để kiểm tra lỗi thực tế, kiểm tra hài hòa, kiểm tra nhu cầu, kiểm tra ảnh hưởng, v.v. Dữ liệu thử nghiệm được lưu trữ có thể được chuyển sang đa định dạng cho các chương trình khác sử dụng.

●	Toàn bộ hệ thống được công nhận để phù hợp với tiêu chuẩn an toàn và sức khỏe của EU với chứng chỉ CE

Điều kiện ứng dụng và yêu cầu
Môi trường			Yêu cầu năng lượng	Sự an toàn
Hoạt động Nhiệt độ	Độ ẩm	Độ cao	Cung cấp điện áp	Lớp IP	Sự phù hợp
-10oC - + 40oC	-35% - 85%	<2500m.	3x220 / 380V ± 10% (hoặc tùy chỉnh) 50 / 60Hz ± 2Hz	IP30.	Ce phù hợp

Thể loại	YC1893D-6.	YC1893D-12.	YC1893D-24.	YC1893D-48.
Số lượng vị trí mét	6	12	24	48
Sự chính xác	0.05
Nguồn năng lượng	YCS-103-250.	YCS-103-600.	YCS-103-1200.	YCS-103-2500.
Máy đo tiêu chuẩn tham khảo	SZ-03A-K8
Quét đầu	YCG-2-series
Vôn
Sản lượng điện áp thử nghiệm (Phase-Neutral)	3x (24V-300V) (hoặc tùy chỉnh)
Sức mạnh của đầu ra điện áp	Max.3x100va.	Max.3x250va.	Max.3x500va.	Max.3x1000va.
Nghị quyết	Tốt hơn 0,01% giá trị quy mô đầy đủ của phạm vi
Thiết lập độ chính xác.	Tốt hơn 0,05% tại giá trị phạm vi cuối cùng
Sự ổn định	Tốt hơn 0,005% / giờ (thời gian tích hợp 150 giây)
Tải quy định từ 0-Max.load	Tốt hơn 0,01%
Yếu tố biến dạng	Tốt hơn 0,3% cho tải điện trở tuyến tính
Sóng hài.	2^nd.-41^{ở St.}Lập trình miễn phí
Hiện hành
Kiểm tra đầu ra hiện tại	3x (1mA-120A / 200A)
Sức mạnh của sản lượng hiện tại	Max.3x250va.	Max.3x500va.	Max.3x1000va.	Max.3x2000va.
Nghị quyết	Tốt hơn 0,01% giá trị quy mô đầy đủ của phạm vi
Thiết lập độ chính xác.	Tốt hơn 0,05% tại giá trị phạm vi cuối cùng
Sự ổn định	Tốt hơn 0,005% / giờ (thời gian tích hợp 150 giây)
Tải quy định từ 0-Max.load	Tốt hơn 0,01%
Yếu tố biến dạng	Tốt hơn 0,3% cho tải điện trở tuyến tính
Sóng hài.	2^nd.-41^{ở St.}Lập trình miễn phí
Góc pha
Phạm vi	0-360 °.
Nghị quyết	0,01 °.
Thiết lập độ chính xác.	0,1 °.
Tính thường xuyên
Phạm vi	45HZ-65HZ.
Nghị quyết	0,01Hz.
Lỗi hiển thị
Loại hiển thị lỗi	dẫn màu đỏ
Độ phân giải của lỗi hiển thị	8 chữ số
