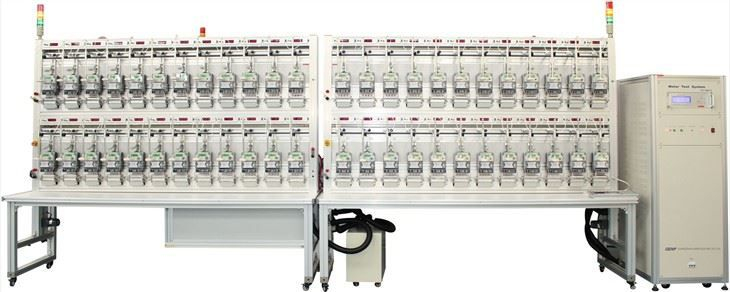

Hệ thống kiểm tra đồng hồ đo một pha YC 1891D
Đặc trưng & Chức năng
| ● | Mét dưới thử nghiệm: 1P2W |
| ● | Chế độ thử nghiệm Công suất hoạt động, Công suất phản ứng với MSVT, có thể kiểm tra đồng hồ đo một pha với các liên kết kín Giữa các mạch đo hiện tại và điện áp (các liên kết I-P) với công tắc đầu ra hiện tại, có thể hiệu chỉnh 2 mét phần tử (tùy chọn) |
| ● | Cài đặt cổng liên lạc Ethernet RS232 trong mỗi vị trí đồng hồ, để nhận ra hiệu chỉnh tự động của đồng hồ đo điện tử (không bắt buộc) |
| ● | Các hệ thống kiểm tra đồng hồ có thể đo mét cơ học, đồng hồ cơ và máy đo điện tử bằng cách vận hành tự động, bán tự động hoặc thủ công |
| ● | Vật liệu hợp kim nhôm, chống ánh sáng và mạnh mẽ và chống ăn mòn |
| ● | Tự động định vị rôto của đĩa của máy đo cơ học, có hiệu quả hơn. |
| ● | Xích đu với nhau của các đầu quét đơn giản hóa sự kiểm soát |
| ● | Kiểm tra bắt đầu và kiểm tra leo |
| ● | Đo hằng số khác nhau của mét đồng bộ |
| ● | Với chức năng bảo vệ quá tải, mạch điện áp ngắn và mạch hiện tại mở |
| ● | Phần mềm thử nghiệm với cửa sổ thân thiện 10 và hệ thống hoạt động XP, bao gồm mô-đun chức năng của tất cả các loại hoặc máy đo năng lượng hiện đại cần thiết, để kiểm tra lỗi thực tế, xét nghiệm hài hòa, kiểm tra nhu cầu, kiểm tra ảnh hưởng, v.v. |
| ● | Dữ liệu thử nghiệm được lưu trữ có thể được chuyển sang định dạng đa định dạng để sử dụng chương trình khác |
| ● | Toàn bộ hệ thống được công nhận để phù hợp với tiêu chuẩn an toàn và sức khỏe của EU với chứng chỉ CE |
Điều kiện ứng dụng và yêu cầu | |||||
Môi trường | Yêu cầu năng lượng | Sự an toàn | |||
Hoạt động Nhiệt độ | Độ ẩm | Độ cao | Cung cấp điện áp | Lớp IP | Sự phù hợp |
-10 ° C - + 40 ° C | 35% - 85% | <. 2500m. | 3x220 / 380V ± 10% (hoặc tùy chỉnh) 50 / 60Hz ± 2Hz | IP 30. | Sự phù hợp của CE. |
Thể loại | YC1891D-6. | YC1891D-12. | YC1891D-24. | YC1891D-48. |
Số lượng vị trí mét | 6 | 12 | 24 | 48 |
Sự chính xác | 0.05 | |||
Nguồn năng lượng | YC8-101-250. | YCS-101-600. | YCS-101-1200. | YCS-101-2500. |
Đồng hồ tiêu chuẩn | SZ-01A-K3 | |||
MSTV. | HJ200G-6. | HJ200G-12. | HJ200G-24. | HJ200G- 48 |
Quét đầu | YCG-2-series | |||
Vôn | ||||
Bài kiểm tra đầu ra điện áp. (Phase-Neutral) | 24V-300V (hoặc tùy chỉnh) | |||
Sức mạnh của đầu ra điện áp | MAX.100VA. | Max.250va. | Max.500VA. | Max.1000VA. |
Nghị quyết | Tốt hơn 0,01% giá trị quy mô đầy đủ của phạm vi | |||
Thiết lập độ chính xác. | Tốt hơn 0,05% Ở giá trị phạm vi cuối cùng | |||
Sự ổn định | Tốt hơn 0,005% / giờ (thời gian tích hợp 150 giây) | |||
Tải quy định từ o-max.load | Tốt hơn 0,01% | |||
Yếu tố biến dạng | Tốt hơn 0,3% cho tải điện trở tuyến tính | |||
Sóng hài. | 2nd. - 41.ở St. Lập trình miễn phí | |||
Hiện hành | ||||
Kiểm tra đầu ra hiện tại | 1MA-120A / 200A | |||
Sức mạnh của sản lượng hiện tại | Max.250va. Max.500VA. Max.1000VA. MAX.2000VA. | |||
Nghị quyết | Tốt hơn 0,01% giá trị quy mô đầy đủ của phạm vi | |||
Thiết lập độ chính xác. | Tốt hơn 0,05% Ở giá trị phạm vi cuối cùng | |||
Sự ổn định | Tốt hơn 0,005% / giờ (thời gian tích hợp 150 giây) | |||
Tải quy định từ o-max.load | Tốt hơn 0,01% | |||
Yếu tố biến dạng | Tốt hơn 0,3% Đối với tải điện trở tuyến tính | |||
Sóng hài. | 2nd. - 41.ở St. Lập trình miễn phí | |||
Góc pha | ||||
Góc pha | 0 ° -360 ° | |||
Nghị quyết | 0,01 °. | |||
Thiết lập độ chính xác. | 0,1 °. | |||
Tính thường xuyên | ||||
Phạm vi | 45HZ-65HZ. | |||
Nghị quyết | 0,01Hz. | |||
Lỗi hiển thị | ||||
Loại hiển thị lỗi | dẫn màu đỏ | |||
Độ phân giải của lỗi hiển thị | 8 chữ số | |||
