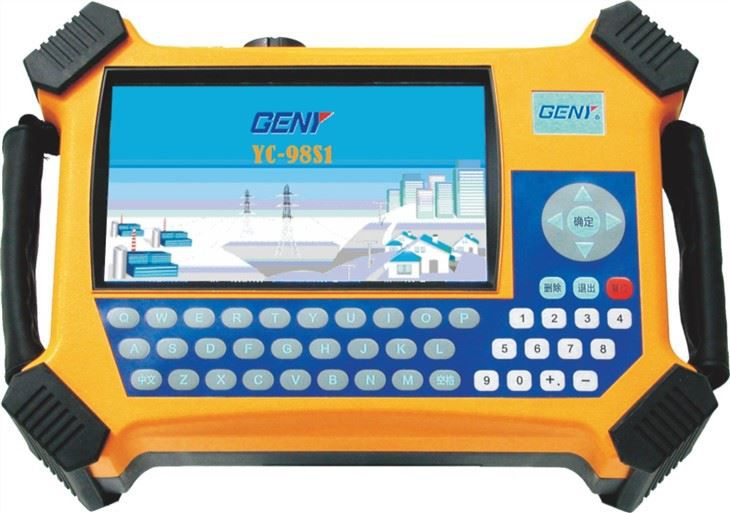

YC98S1 Máy đo tiêu chuẩn ba pha cầm tay
● Độ chính xác cao 0,05% (kết nối trực tiếp)
● Với màn hình màu TFT 7 inch 480x234
● Phạm vi cung cấp điện áp rộng: 55V ~ 480V
● Kết nối với Kẹp hiện tại: Tiêu chuẩn 100A.
● Từ 5A đến 2000A hiện tại theo tùy chọn.
● Hai cách để cung cấp năng lượng: nguồn AC bên ngoài
Cung cấp hoặc kiểm tra cung cấp điện
| Contitlons ứng dụng và yêu cầu | ||||
Môi trường | Sự an toàn | |||
Hoạt động Nhiệt độ | Độ ẩm tương đối | Độ cao | Lớp IP | Sự phù hợp |
-25 ° C- + 45 ° C | 40% - 95% | <2500m. | IP30. | Ce phù hợp |
| Thể loại | YC-98S1. |
Điện áp thử nghiệm. | |
Phạm vi | 30V-480V. |
Lỗi | ± 0,05% |
Hòa âm | 2nd.-51ở St. |
Kiểm tra hiện tại | |
Phạm vi (kết nối trực tiếp) | 0,05-10a. |
Phạm vi (kẹp CT) | 100A. 5A, 500A, 1000A, 2000A (Lựa chọn) |
Lỗi (kết nối trực tiếp) | ± 0,05% |
Lỗi (Kẹp CT) | ± 0,2% (5A, 100A) ± 0,5% (khác) |
Hòa âm | 2nd.-51ở St. |
Lỗi đo điện | |
Công suất tích cực (kết nối trực tiếp) | ± 0,05% |
Công suất tích cực (kẹp CT) | ± 0,2% (5A, 100A) ± 0,5% (khác) |
Sức mạnh phản ứng (trực tiếp) | ± 0,1% |
Công suất phản ứng (kẹp CT) | ± 0,2% (5A, 100A) ± 0,5% (khác) |
Lỗi đo năng lượng | |
Năng lượng hoạt động (trực tiếp) | ± 0,05% |
Năng lượng tích cực (kẹp CT) | ± 0,2% (5A, 100A) ± 0,5% (khác) |
Năng lượng phản ứng (trực tiếp) | ± 0,1% |
Năng lượng phản ứng (kẹp CT) | ± 0,2% (5A, 100A) ± 0,5% (khác) |
Góc pha | |
Phạm vi | 0 ° -360 ° |
Lỗi | ± 0,05 °. |
Tính thường xuyên | |
Phạm vi | 45HZ-65HZ. |
Đầu ra xung | |
Đầu ra tần số cao (CH) | - |
Tần số thấp | 3600imp / kwh. |
Tỷ lệ RATIOPULSE xung | 1: 1. |
Trình độ đầu ra | 5V. |
PULSE INPUT. | |
Kênh đầu vào | 2 |
Mức độ đầu vào | 5-10V. |
Tần suất đầu vào | Max.100hz. |
Trưng bày | |
Nghị quyết | 7 \"Màu TFT |
Chức năng | |
Sơ đồ Vector. | ● |
Dạng sóng | ● |
Tích lũy năng lượng | ● |
Tỷ lệ CT thử nghiệm | ● |
Tham số cục bộ đầu vào | ● |
Đấu giả thi đấu | ● |
Tự hiệu chuẩn | ● |
Kiểm tra ghi âm. | ● |
Lưu trữ dữ liệu. | ● |
Lưu trữ dữ liệu qty. | 5000 |
Mở rộng bên ngoài | ● |
In màn hình | ● |
Cổng giao tiếp | USB / RS232. |
Giao tiếp với | ● |
Tải dữ liệu lên | ● |
Máy in mini bên ngoài | ● |
Bàn phím ngoài | ● |
Khác | |
Cách cung cấp điện áp | Nguồn lực bên ngoài Kiểm tra sức mạnh dẫn đầu |
Cung cấp điện áp | 55-480V, 50 / 60Hz |
Kích thước (WXHXD) | 245x168x67. |
Trọng lượng (kg) | 1,5kg. |
