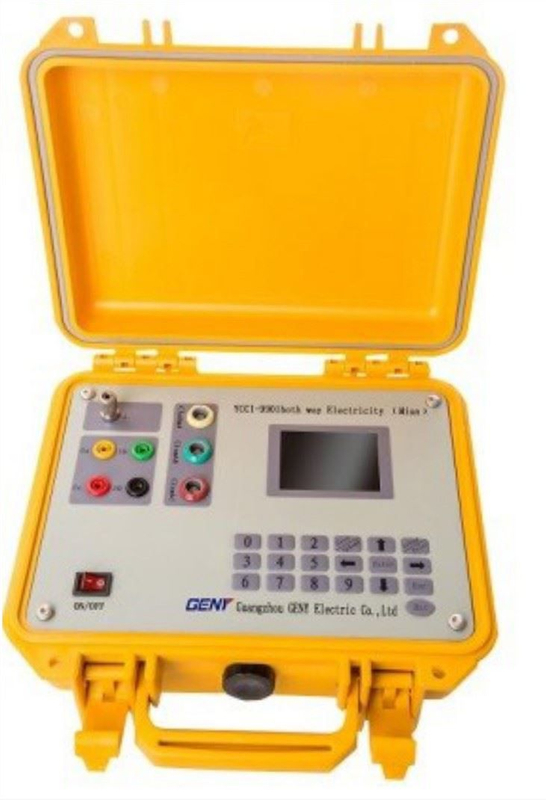

Định danh pha và trung chuyển
Model: YCCI-9901
Mã định danh pha và trung chuyển được sử dụng để xác định thông tin cơ bản của người dùng, chẳng hạn như Transformer, Power và Giai đoạn của người dùng, v.v., nó phục vụ như một cách tiếp cận quản lý hiệu quả.
Hệ thống áp dụng cả phương thức xung và phương thức tín hiệu sóng điện để xác định thông tin của người dùng. 2 phương thức có thể được sử dụng kết hợp hoặc riêng biệt. Nó cung cấp độ chính xác của thử nghiệm cao, không có sai lầm hoặc không nhận dạng người dùng xảy ra.
Hệ thống bao gồm một thiết bị kiểm tra máy chủ và các đơn vị kiểm tra cầm tay. Máy chủ được lắp đặt ở phía điện áp thấp của Transformers và các đơn vị cầm tay được sử dụng ở phía người dùng để nhận dạng thông tin.
Tính năng & chức năng:
● Chức năng nhận dạng để phân biệt các máy biến áp và pha của các đường đo được.
● Xác định tải trọng (số lượng đồng hồ năng lượng sử dụng) của từng giai đoạn của máy biến áp.
● Hiển thị và lưu trữ giá trị điện áp của các dòng đo và đo chênh lệch điện áp
giữa phía máy biến áp và phía người dùng.
● Hiển thị hàm lượng hài hòa lẻ (3-51st) của dòng đo và lưu trữ tổng sóng hài.
● Hiển thị dạng sóng điện áp của dòng đo.
● Thiết bị máy chủ thu thập tín hiệu xung từ các đơn vị cầm tay trong phương thức xung điện áp
phát hiện hoặc bởi kẹp hiện tại để phân biệt các pha và khu vực phân phối nơi
Các đơn vị Hangeld được đặt.
● Xác định dòng nhánh, trong đó các đơn vị cầm tay được đặt, của khu vực phân phối, bằng cách sử dụng
Kẹp hiện tại để thu thập xung.
● Sử dụng ba kẹp hiện tại, máy chủ hiển thị điện áp, dòng điện, góc, năng lượng hoạt động, phản ứng
công suất, hệ số công suất, vv, trong khi không có kẹp hiện tại nào được sử dụng, nó chỉ phân tán giá trị điện áp với
các tham số khác được hiển thị là 0.
● 500A và kẹp lớn hơn hoặc cuộn dây rogowski có sẵn để kiểm tra chi nhánh.
● Số khu vực phân phối có thể được đặt tự do để phân biệt các máy biến áp được thử nghiệm.
● Sự khác biệt về hướng và cực không cần thiết để kiểm tra xung, khi sử dụng thiết bị cầm tay
Kết nối hoặc phương thức kết nối kẹp hiện tại của máy chủ.
Thông số kỹ thuật:
Đồng vị và định danh trung chuyển YCCI-9901 | |
Điện áp hoạt động: | Máy chủ: AC3 X 220 V: Thiết bị đầu cuối: AC 220 V |
Kẹp ct hoặc rogowski hiện tại (tùy chọn); | 5A.500A. |
Tính thường xuyên: | 50Hz. |
Nhiệt độ hoạt động: | -10 ~ + 45c |
Tiêu thụ điện năng chủ: | <2W / pha |
Tiêu thụ năng lượng đầu cuối: | <1W (khi không gửi xung) |
Terminal Pulse tối đa hiện tại: | 10a; |
Khoảng cách hoạt động: | Vận chuyển Truyền thông: <2,7km Xung:> 5km |
Phương pháp sử dụng
● Máy chủ
Kết nối dây dẫn thử nghiệm (xem 3.1) Dây thử nghiệm màu vàng, xanh lá cây, đỏ và đen với các thiết bị đầu cuối UA, UB, UC, U0 trong máy chủ. Mặt khác được kết nối với máy biến áp hoặc thiết bị cung cấp điện khác bằng kẹp. (Lưu ý: Theo mặc định, màu vàng là pha A, màu xanh lá cây là pha B, màu đỏ là pha C và màu đen là U0). Giữ an toàn và làm theo các quy tắc hệ thống dây điện trong quá trình vận hành.
● Gia hạn
Sử dụng mặt cắm của dây nguồn (xem 3.2) để kết nối thiết bị đầu cuối bảng mở rộng và cạnh kẹp để kết nối đồng hồ đo công suất (dòng màu đỏ là đường pha pha và màu đen là đường 0). Bật nguồn sau khi kết nối.
