Được thành lập vào năm 1987, Geny nổi tiếng là một trong những nhà sản xuất và cung cấp chuyên nghiệp và chuyên nghiệp của YC98G Độ chính xác cao 0,1% / 0,05% Máy đo tiêu chuẩn làm việc ba pha di động có số đo phạm vi rộng ở Trung Quốc. Hãy yên tâm để mua thiết bị chất lượng được sản xuất tại Trung Quốc từ chúng tôi và trải nghiệm dịch vụ sau bán hàng tốt của chúng tôi.

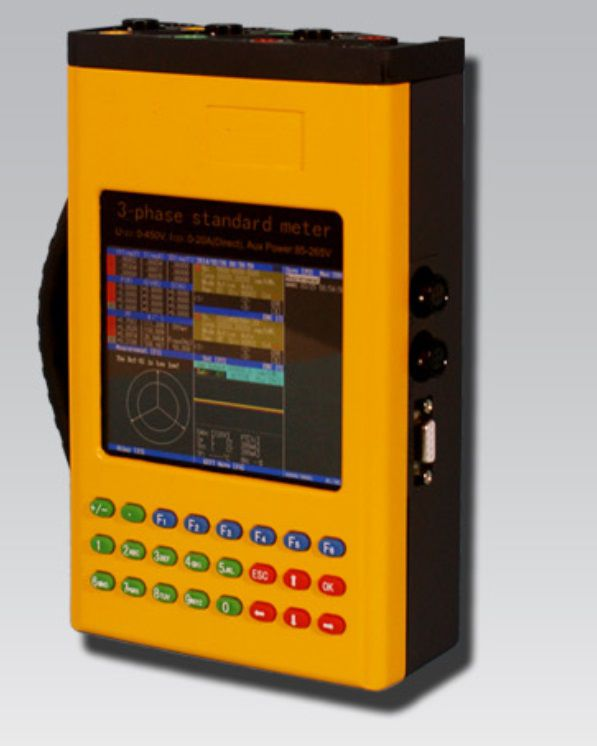

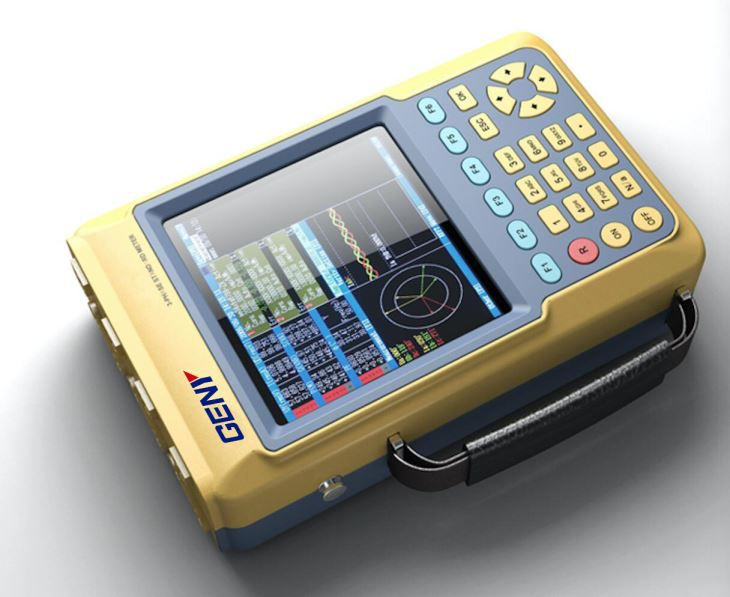

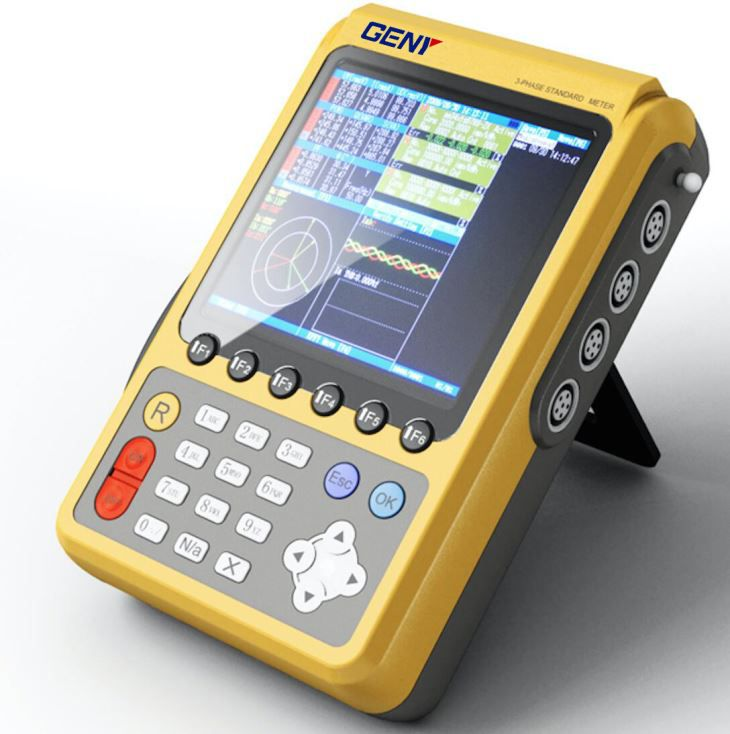

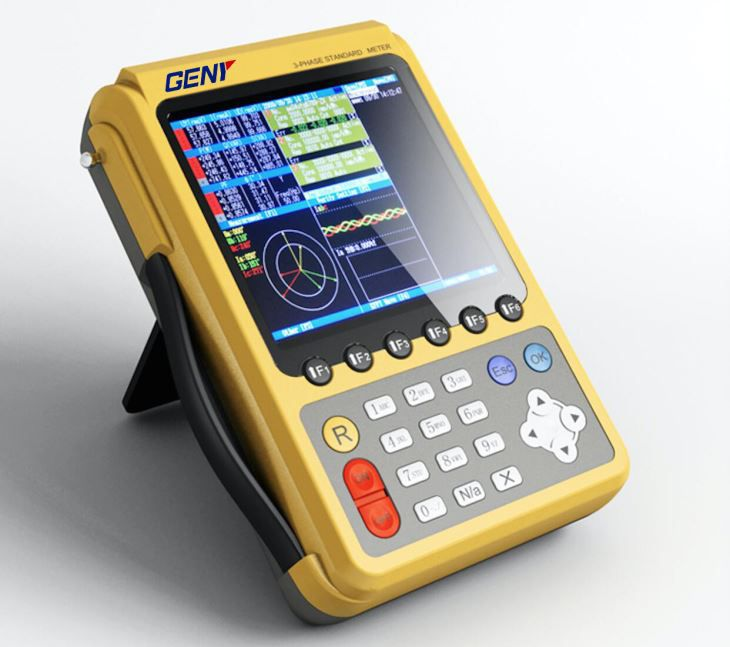

YC98G Độ chính xác cao 0,1% / 0,05% Máy đo tiêu chuẩn làm việc ba pha di động
Tên: Máy đo tiêu chuẩn ba pha cầm tay
Model: YC98G.
- Sự miêu tả
YC98G là một tiêu chuẩn làm việc di động để xác minh máy đo ba pha hoạt động / phản ứng (3 hoặc 4 dây) và đồng hồ đo pha một pha
■ 1 dây 2 dây
■ Dây 3 pha 3
■ Dây 3 pha 4
Một ứng dụng khác là để theo dõi trực tuyến
■ Trên thử nghiệm lỗi trang web
■ Giám sát nhiều thông số của lưới điện
■ Tỷ lệ biến đổi thử nghiệm của CT
■ Kiểm tra dây cung cấp điện ba pha
- Đặc trưng
■ Độ chính xác cao
1. Kết nối trực tiếp lên tới 0,05%.
2. Kẹp hiện tại lên đến 0,2%.
■ Màn hình màu màn hình lớn 7 inch
1. LCD LCD 640 * 320
2. Màn hình cực kỳ rõ ràng đảm bảo dữ liệu thử nghiệm dễ đọc
■ Bàn phím Alpha / Số
Đảm bảo đầu vào dữ liệu nhanh và dễ dàng
■ Menu và phím mềm
Truy cập nhanh vào các chức năng đo tiêu chuẩn khác nhau
■ Phạm vi điện áp động mở rộng
20 - 500 volt
■ Phương pháp thử nghiệm hiện tại kép - Kết nối trực tiếp và kết nối kẹp hiện tại)
1. 0 - 20A (kết nối trực tiếp)
2. CLAM 100A CT (Tiêu chuẩn)
3. 200A, 500A, 1000A kẹp CT (tùy chọn)
■ Nguồn cung cấp kép.
1. Nguồn ac ngoài
2. Nguồn điện đầu cuối bên trong
■ Đo mét
1. Năng lượng hoạt động hoặc phản ứng đồng thời từ hai mét đồng thời
2. Năng lượng hoạt động và phản ứng từ một mét đồng thời
■ Cổng giao tiếp
RS232 / USB.
■ Bộ nhớ dung lượng lớn
1. 1000 bộ dữ liệu thử nghiệm có thể được lưu trữ trên tàu
2. Dung lượng lưu trữ có thể được tăng lên thông qua cổng USB khi cần
3. Dễ dàng lưu trữ dữ liệu trang web - Không cần PC
- Thông số kỹ thuật
■ Đặc điểm kỹ thuật cho YC98G - 0,1%
Mục | Phạm vi đo lường | Nghị quyết hiệu quả | Sự chính xác (%) | Khác |
Vôn | 5 - 450 V | 0,001 V. | 0,05% | 2 phạm vi (1: 4) |
CT hiện tại | 0,05 - 20 A | 0,0002 A. | 0,05% | 3 phạm vi (1:10) |
Kẹp ct. | 0,01 - 100 A | 0,001 A. | 0,15% | 3 phạm vi (1:10) |
tần số | 45-65 HZ. | 0,001 Hz. | 0,01 Hz. | |
Điện năng hoạt động | 0 ~ ± umax x imax | 0,0001 W. | 0,1% | |
0 ~ ± umax x imax | 0,0001 W. | 0,2% | Với kẹp CT. | |
Sức mạnh phản ứng | 0 ~ ± umax x imax | 0,0001 var. | 0,2% | |
0 ~ ± umax x imax | 0,0001 var. | 0,3% | Với kẹp CT. | |
Sức mạnh rõ ràng | 0 ~ ± umax x imax | 0,0001 VA. | 0,2% | |
Năng lượng tích cực | 0,1% | |||
0,2% | Với kẹp CT. | |||
Năng lượng phản ứng | 0,2% | |||
0,3% | Với kẹp CT. | |||
Hằng số năng lượng | 180000IMP / KWH / 1800IMP / KWH / 18IMP / KWH * | |||
Hệ số công suất | 0 ~.±0.9999 | 0.0001 | ±0.01 | |
Góc pha | 0 ~ 359. 999º. | 0.001º | ±0.01º | |
Môi trường làm việc | -10 ~ + 55℃, 15 ~ 85% Rhd.，Độ cao：-10 ~ 3500 m | |||
Ảnh hưởng nhiệt độ | ≤25ppm /℃ (U / I,≤15ppm /℃ (khác） | |||
Ảnh hưởng tần số | ≤25ppm / hz. | |||
Giao diện xung | - Đầu vào (2 kênh, PLI1, PLI2) - Cấp thấp≤2V, cấp cao≥5V. - Đầu ra (2 kênh, PLO-1 Active Power, PLO-3 SỨC KHỎE) - Cấp thấp≤0,5V, cấp độ cao≥11,5V. | |||
Phương thức giao tiếp | Truyền nối tiếp không đồng bộ: RS232, 9600bps, 1N8. | |||
Nguồn điện1. | Sức mạnh từ U1, LHQ Mạch kiểm tra Thiết bị đầu cuối: 85 ~ 450V /≯35VA. | Từ Mạch thử | ||
Cung cấp điện 2. | Sức mạnh từ ổ cắm AC: 85 ~ 450V /≯35VA. | |||
Nguồn cung cấp 3. | Pin Loại: Bột li polymer, Kích thước: 110mmx51mmx16mm, Đề cử. Điện áp đầu ra: 7.2V, Công suất: 5000mAh | Pin bên trong li | ||
Kích thước | Nhạc cụ: 245mm x 162mm x 60mm | |||
Hộp đựng: 559mm x 351mm x 229mm | ||||
Trọng lượng | Trọng lượng của nhạc cụ chính: 1.7kg | |||
Tổng trọng lượng đặt: 11,5kg | ||||
■ Đặc điểm kỹ thuật cho YC98G - 0,05%
Mục | Phạm vi đo lường | Nghị quyết hiệu quả | Sự chính xác (%) | Khác |
Vôn | 5 - 450 V | 0,001 V. | 0,02% | 2 phạm vi (1: 4) |
CT hiện tại | 0,05 - 20 A | 0,0002 A. | 0,02% | 3 phạm vi (1:10) |
Kẹp ct. | 0,01 - 100 A | 0,001 A. | 0,15% | 3 phạm vi (1:10) |
tần số | 45-65 HZ. | 0,001 Hz. | 0,01 Hz. | |
Điện năng hoạt động | 0 ~ ± umax x imax | 0,0001 W. | 0,05% | |
0 ~ ± umax x imax | 0,0001 W. | 0,2% | Với kẹp CT. | |
Sức mạnh phản ứng | 0 ~ ± umax x imax | 0,0001 var. | 0,1% | |
0 ~ ± umax x imax | 0,0001 var. | 0,3% | Với kẹp CT. | |
Sức mạnh rõ ràng | 0 ~ ± umax x imax | 0,0001 VA. | 0,1% | |
Năng lượng tích cực | 0,05% | |||
0,2% | Với kẹp CT. | |||
Năng lượng phản ứng | 0,1% | |||
0,3% | Với kẹp CT. | |||
Hằng số năng lượng | 180000IMP / KWH / 1800IMP / KWH / 18IMP / KWH * | |||
Hệ số công suất | 0 ~.±0.9999 | 0.0001 | ±0,005% | |
Góc pha | 0 ~ 359. 999º. | 0.001º | ±0.005º | |
Môi trường làm việc | -10 ~ + 55℃, 15 ~ 85% Rhd.，Độ cao：-10 ~ 3500 m | |||
Ảnh hưởng nhiệt độ | ≤10 ppm /℃ (U / I,≤15 ppm /℃ (khác） | |||
Ảnh hưởng tần số | ≤20 ppm / hz | |||
Giao diện xung | - Đầu vào (2 kênh, PLI1, PLI2) - Cấp thấp≤2V, cấp cao≥5V. - Đầu ra (2 kênh, PLO-1 Active Power, PLO-3 SỨC KHỎE) - Cấp thấp≤0,5V, cấp độ cao≥11,5V. | |||
Phương thức giao tiếp | Truyền nối tiếp không đồng bộ: RS232, 9600bps, 1N8. | |||
Nguồn điện1. | Sức mạnh từ U1, LHQ Mạch kiểm tra Thiết bị đầu cuối: 85 ~ 450V /≯35VA. | Từ Mạch thử | ||
Cung cấp điện 2. | Sức mạnh từ ổ cắm AC: 85 ~ 450V /≯35VA. | |||
Nguồn cung cấp 3. | Pin Loại: Bột li polymer, Kích thước: 110mmx51mmx16mm, Đề cử. Điện áp đầu ra: 7.2V, Công suất: 5000mAH | Pin bên trong li | ||
Kích thước | Nhạc cụ: 245mm x 162mm x 60mm | |||
Hộp đựng: 559mm x 351mm x 229mm | ||||
Trọng lượng | Trọng lượng của nhạc cụ chính: 1.7kg | |||
Tổng trọng lượng đặt: 11,5kg | ||||
